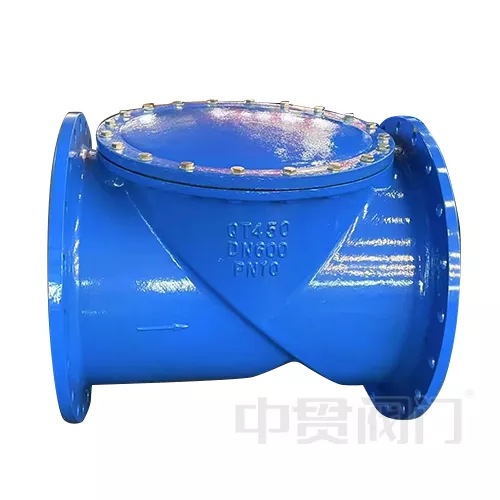

Non-Return Flap Design Swing Check Valve

Non-Return Flap Design Swing Check ຖືກອອກແບບມາສໍາລັບລະບົບການໄຫຼສູງ (ເສັ້ນຜ່າສູນກາງ DN50-DN1200, ຄວາມກົດດັນ PN16-PN40), ຊ່ອງທາງການໄຫຼຢ່າງເຕັມທີ່ (ຄ່າສໍາປະສິດການໄຫຼ Cv: 0.2-0.5) ຕິດຕັ້ງດ້ວຍ hinges ນ້ໍາມັນຫລໍ່ລື່ນ, ສາມາດຈັດການສື່ມວນຊົນ abrasive ທີ່ມີອະນຸພາກແຂງ≤5mm, ແລະເຫມາະສົມກັບອຸນຫະພູມ 40 ℃. ມັນມີຢູ່ໃນສະແຕນເລດ 316L, ເຫຼັກ duplex. ການອອກແບບທີ່ບໍ່ມີພາກຮຽນ spring ຂະຫຍາຍວົງຈອນການບໍາລຸງຮັກສາໄດ້ຫຼາຍກວ່າ 8 ປີ, ແລະການປະຕິບັດຂອງມັນເກີນກວ່າວາວກວດການຍົກແບບດັ້ງເດີມ. ມັນເຫມາະສົມສໍາລັບທໍ່ນ້ໍາມັນ, ລະບົບການຂົ້ນຂອງໂຮງງານໄຟຟ້າແລະສະຖານະການສື່ມວນຊົນທີ່ມີສານກັດກ່ອນສານເຄມີ.

ການອອກແບບໂຄງສ້າງແລະຫຼັກການການເຮັດວຽກ

TheNon-Return Flap Design Swing Check Valve ການອອກແບບໂຄງສ້າງແລະຫຼັກການການເຮັດວຽກສ່ວນໃຫຍ່ແມ່ນສາມາດແບ່ງອອກເປັນສາມສ່ວນ. ໃນຕອນທໍາອິດ, flap Tilted, Non-Return Flap ອອກແບບ Swing Check Valve ດ້ວຍສະແຕນເລດຫຼືເຫຼັກ duplex, ມີຄວາມຫນາຂອງ 1/5 ~ 1/8 ຂອງເສັ້ນຜ່າສູນກາງຂອງທໍ່, ແລະຫນ້າດິນສາມາດ plated chrome ແຂງ. ມັນເຊື່ອມຕໍ່ກັບຮ່າງກາຍວາວໂດຍຜ່ານ pin hinge ເທິງ, ມຸມອຽງແມ່ນປົກກະຕິແລ້ວ 5 ° ~ 15 °, ແລະແຮງໂນ້ມຖ່ວງແລະຄວາມກົດດັນເປີດຂະຫນາດກາງ.

ຕໍ່ໄປ, ມັນສະແດງຢູ່ໃນຊ່ອງທາງການໄຫຼຂອງຄວາມຕ້ານທານຕ່ໍາ, ເນື່ອງຈາກວ່າມັນມີການອອກແບບ Full bore (Full Bore), ຄ່າສໍາປະສິດຄວາມຕ້ານທານການໄຫຼ (ຄ່າ Kv) ແມ່ນຕ່ໍາກວ່າ 40% ~ 60% ຕ່ໍາກວ່າວາວກວດຍົກແບບດັ້ງເດີມ; ນອກຈາກນີ້, ມຸມເປີດ flap ໄປຮອດ 75° ~ 85°, ຫຼຸດຜ່ອນການສູນເສຍຄວາມກົດດັນທີ່ເກີດຈາກ turbulence, ແລະເຫມາະສົມສໍາລັບສະຖານະການໄຫຼຂະຫນາດໃຫຍ່ (ເຊັ່ນ: ທໍ່ນ້ໍາ DN1200).

ມັນມີລະບົບການຜະນຶກຕ່າງໆ, ການອອກແບບທີ່ບໍ່ກັບຄືນ Flap ບ່ອນນັ່ງ Swing Valve ສາມາດເລືອກຈາກ EPDM, NBR ຫຼືປະທັບຕາແຂງຂອງໂລຫະ, ແລະລະດັບການຮົ່ວໄຫຼໄດ້ບັນລຸມາດຕະຖານ API 598 Class IV; ເມື່ອປິດ, ເວລາຕິດຕໍ່ລະຫວ່າງ flap ແລະດ້ານການຜະນຶກແມ່ນ≤0.2 ວິນາທີ, ເຊິ່ງປ້ອງກັນຜົນກະທົບຂອງໄມ້ຄ້ອນນ້ໍາຢ່າງມີປະສິດທິພາບ. ໃນເວລາທີ່ຂະຫນາດກາງໄຫຼໄປຂ້າງຫນ້າ, ຄວາມກົດດັນໄດ້ຊຸກດັນໃຫ້ແຜ່ນວາວເປີດ; ເມື່ອອັດຕາການໄຫຼກັບຄືນສູ່ສູນຫຼືໄຫຼໃນດ້ານປີ້ນກັບກັນ, ແຜ່ນວາວປິດອັດຕະໂນມັດເນື່ອງຈາກນ້ໍາຫນັກຂອງມັນເອງແລະຄວາມແຕກຕ່າງຂອງຄວາມກົດດັນຍ້ອນກັບ.

ພື້ນທີ່ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ:

1. ພືດນ້ຳ

2. Pump outlet ປ້ອງກັນ backflow ສໍາລັບທໍ່ນ້ໍາມັນດິບ;

3. ລະບົບການຟື້ນຕົວຂອງ condensate ສໍາລັບໂຮງງານໄຟຟ້າຄວາມຮ້ອນ;

4. ການຄວບຄຸມການສົ່ງຄືນຂີ້ຕົມສໍາລັບໂຮງງານບໍາບັດນໍ້າເສຍ;

5. ການປ້ອງກັນການຂັດຂວາງສໍາລັບສື່ມວນຊົນ corrosive (ເຊັ່ນ: 50% ອາຊິດຊູນຟູຣິກ) ໃນໂຮງງານເຄມີ.
