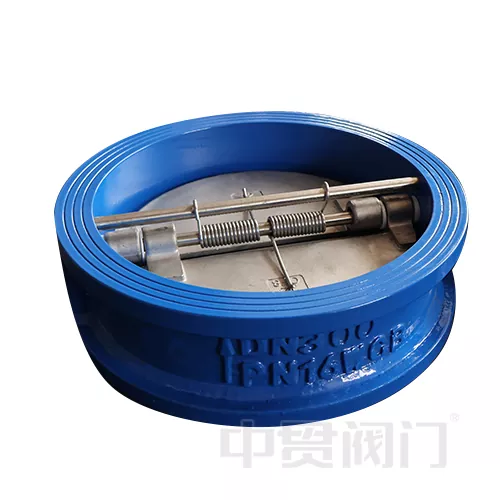

Cast Iron Wafer Dual Plate Check Valve

Thecast iron Wafer Dual Plate check Valve ໄດ້ປະຕິບັດໄດ້ດີໃນປ່ຽງປັ໊ມໃນອາຄານສູງ, ເຄືອຂ່າຍຄວາມຮ້ອນຂອງເມືອງແລະລະບົບການປຸງແຕ່ງແລະການທໍາຄວາມສະອາດອາຫານ, ເຊັ່ນ: ຮຸ່ນ DN200, ເຊິ່ງປະສົບຜົນສໍາເລັດສະກັດກັ້ນການສັ່ນສະເທືອນຂອງປັ໊ມໃນຮ່າງກາຍທີ່ເກີດຈາກການໄຫຼວຽນຂອງນ້ໍາເຢັນໃນລະບົບເຄື່ອງປັບອາກາດຂອງສະລັບສັບຊ້ອນການຄ້າ. ຄວາມຕ້ານທານການໄຫຼຕ່ໍາຂອງມັນ (ຄ່າ Cv 0.6 ~ 1.2) ແລະຄຸນລັກສະນະທີ່ບໍ່ມີການບໍາລຸງຮັກສາເຮັດໃຫ້ມັນເປັນອຸປະກອນທີ່ຕ້ອງການສໍາລັບທັງປະສິດທິພາບຄ່າໃຊ້ຈ່າຍແລະຄວາມຫນ້າເຊື່ອຖືໃນສະຖານະການຄວາມກົດດັນຕ່ໍາ.

ລັກສະນະໂຄງສ້າງແລະການອອກແບບ

ທາດເຫຼັກສຽງໂຫວດທັງຫມົດ Wafer Dual Plate check Valve ມີສອງແຜ່ນວາວຮອບ symmetrical (ວັດສະດຸ: ທາດເຫຼັກ ductile) ຖືກເຊື່ອມຕໍ່ໂດຍ hinges ພາກຮຽນ spring, ແລະຄວາມຫນາແມ່ນ 1/10 ~ 1/12 ຂອງເສັ້ນຜ່າສູນກາງ, ມັນເປັນລັກສະນະທໍາອິດ, Double Spring Auxiliary Disc.

ຮ່າງກາຍຂອງທາດເຫຼັກສຽງໂຫວດທັງຫມົດ (ASTM A48 Class 35B) ແມ່ນ 40% ສີມ້ານແລະ 60% ສັ້ນໃນຄວາມຍາວກ່ວາ flanged check valves, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການຕິດຕັ້ງໃນສະຖານທີ່ confined. ແລະການໂຕ້ຕອບຂອງ clamping ປະຕິບັດຕາມ EN 1092-2 ແລະສະຫນັບສະຫນູນຫ້ອງຮຽນຄວາມກົດດັນ PN10-PN16.So ພວກເຮົາສາມາດສະຫຼຸບມັນເປັນ Compact Body.

ອັນສຸດທ້າຍແມ່ນການເປີດແລະປິດ torque ຕ່ໍາ. ການ preload ພາກຮຽນ spring ທີ່ດີທີ່ສຸດ, ຄວາມກົດດັນເປີດແຜ່ນ≤0.05 bar, ເວລາຕອບໂຕ້ປິດ≤0.5 ວິນາທີແລະຄ່າສໍາປະສິດຄວາມຕ້ານທານການໄຫຼ (ຄ່າ Kv) ແມ່ນ 0.6 ~ 1.2, ທີ່ເຫມາະສົມສໍາລັບການຕ້ານການ backflow ແລະລະບົບຫົວຕ່ໍາຢູ່ທີ່ outlet ຂອງ pump ໄດ້ ..

ຂໍ້ໄດ້ປຽບດ້ານປະສິດທິພາບ ແລະການນຳໃຊ້

1. ຄວາມດຸ່ນດ່ຽງລະຫວ່າງເສດຖະກິດແລະຄວາມທົນທານ:

ຄ່າໃຊ້ຈ່າຍຂອງວັດສະດຸເຫລໍກແມ່ນ 1/3 ຂອງປ່ຽງເຫຼັກທີ່ບໍ່ມີສະແຕນເລດ, ແລະມັນສາມາດທົນທານຕໍ່ທາດແຫຼວທີ່ອ່ອນເພຍ (ເຊັ່ນ: ນ້ໍາເຢັນແລະນ້ໍາເສຍພາຍໃນ) ຂອງ pH 6 ~ 9 ໂດຍຜ່ານການປ້ອງກັນການເຄືອບ;

ອາຍຸການອອກແບບແມ່ນ≥10ປີ, ແລະການບໍາລຸງຮັກສາຕ້ອງການພຽງແຕ່ທໍາຄວາມສະອາດແຜ່ນວາວເປັນປະຈໍາ.

2. ຄວາມສ່ຽງຕໍ່າຂອງຄ້ອນນ້ໍາ:

ແຜ່ນປ່ຽງຄູ່ inCast iron Wafer Dual PlateCheck Valve ແມ່ນປິດຢູ່ໃນຂັ້ນຕອນເພື່ອຫຼຸດຜ່ອນຜົນກະທົບຂອງທໍ່ທີ່ເກີດຈາກການປ່ຽນແປງຂອງອັດຕາການໄຫຼຢ່າງກະທັນຫັນ, ແລະມູນຄ່າສູງສຸດຂອງຄວາມກົດດັນນ້ໍາທີ່ວັດແທກໄດ້ຫຼຸດລົງ 50% ~ 70%;

3. ຄວາມເຂົ້າກັນໄດ້ຢ່າງກວ້າງຂວາງ:

ລະດັບອຸນຫະພູມທີ່ໃຊ້ໄດ້ -20°C ~ 120°C, ຮອງຮັບນ້ໍາ, ນ້ໍາມັນແລະສານເຄມີທີ່ມີຄວາມເຂັ້ມຂຸ້ນຕ່ໍາ (ເຊັ່ນ: ການແກ້ໄຂ ethylene glycol);

ສາມາດຕິດຕັ້ງຕາມແນວຕັ້ງຫຼືແນວນອນສໍາລັບທໍ່ເຫລໍກ, PVC ຫຼືທໍ່ເຫລໍກຄາບອນ (ຕ້ອງການ gasket).
