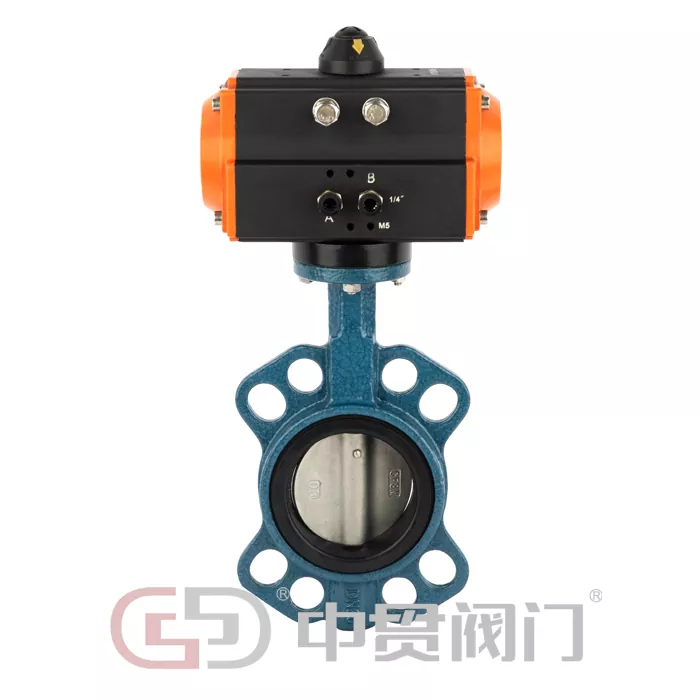

ປ່ຽງ Butterfly Actuated Pneumatic

ປ່ຽງຜີວຜີວຜີວທີ່ອັດແໜ້ນດ້ວຍອາກາດເປັນວາວຜີເສື້ອທີ່ຂັບເຄື່ອນດ້ວຍອາກາດ. ຫຼັກຂອງມັນປະກອບດ້ວຍຕົວກະຕຸ້ນ pneumatic ແລະຮ່າງກາຍປ່ຽງ. ເຄື່ອງກະຕຸ້ນນິວເມຕິກເຮັດໃຫ້ແຜ່ນປ່ຽງຫມຸນ 90 °, ດັ່ງນັ້ນຈຶ່ງບັນລຸຫນ້າທີ່ຕັດຫຼືຄວບຄຸມການໄຫຼຂອງສື່ໃນທໍ່. Butterfly Valve ສະຫນອງການຕອບສະຫນອງໄວແລະການດໍາເນີນງານງ່າຍຂຶ້ນ. ມັນສາມາດຖືກນໍາໃຊ້ກັບຕໍາແຫນ່ງສໍາລັບການຄວບຄຸມທີ່ຊັດເຈນແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບທໍ່ອຸດສາຫະກໍາແລະເທດສະບານຕ່າງໆ, ປັບຕົວກັບຄວາມຕ້ອງການການຖ່າຍທອດສື່ທີ່ຫລາກຫລາຍ.

ໃນຖານະເປັນຫນຶ່ງໃນຜະລິດຕະພັນຫຼັກຂອງ Zhongguan Valve, Pneumatic Actuated Butterfly Valve ຂອງພວກເຮົາຍັງສືບຕໍ່ປະເພນີທີ່ມີຄຸນນະພາບສູງຂອງຜະລິດຕະພັນວາວ butterfly ຂອງພວກເຮົາ. ຕັ້ງແຕ່ການຈັດຊື້ວັດຖຸດິບໄປສູ່ການຜະລິດແລະການປຸງແຕ່ງ, ແລະຫຼັງຈາກນັ້ນກັບການທົດສອບຜະລິດຕະພັນສໍາເລັດຮູບ, ທຸກໆຂັ້ນຕອນປະຕິບັດຕາມມາດຕະຖານອຸດສາຫະກໍາຢ່າງເຂັ້ມງວດເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວແລະຕອບສະຫນອງສະພາບການປະຕິບັດຕົວຈິງຂອງລູກຄ້າທີ່ແຕກຕ່າງກັນ.

ຄຸນສົມບັດ

ໂຄງສ້າງຫຼັກຂອງປ່ຽງ Pneumatic Actuated Butterfly Valve ປະກອບດ້ວຍສາມອົງປະກອບຕົ້ນຕໍທີ່ເຮັດວຽກຮ່ວມກັນເພື່ອຮັບປະກັນການເຮັດວຽກຂອງປ່ຽງທີ່ຫມັ້ນຄົງ. ໂຄງ​ປະ​ກອບ​ການ​ສະ​ເພາະ​ແມ່ນ​ດັ່ງ​ຕໍ່​ໄປ​ນີ້​:

• Pneumatic Actuator: ໃນຖານະເປັນແກນພະລັງງານຂອງປ່ຽງ, ມັນມາໃນປະເພດການສະແດງດ່ຽວແລະສອງການສະແດງ. ເຮັດດ້ວຍໂລຫະປະສົມອາລູມິນຽມ, ມັນມີນ້ໍາຫນັກເບົາ, ມີຄວາມເຂັ້ມແຂງສູງ, ແລະສະຫນອງແຮງບິດຜົນຜະລິດທີ່ຫມັ້ນຄົງ. ມັນສາມາດເລືອກໄດ້ຢ່າງຍືດຫຍຸ່ນຕາມເສັ້ນຜ່າສູນກາງປ່ຽງແລະເງື່ອນໄຂການດໍາເນີນງານ, ຮັບປະກັນການຫມຸນແຜ່ນປ່ຽງກ້ຽງແລະການດໍາເນີນງານທີ່ຫນ້າເຊື່ອຖື.
• Butterfly valve body: ຮ່າງກາຍວາວແມ່ນເຮັດດ້ວຍເຫລໍກຫລໍ່, ເຫລໍກຫລໍ່ຫຼືສະແຕນເລດ, ແລະອື່ນໆ ຊ່ອງທາງການໄຫຼໄດ້ຖືກອອກແບບເພື່ອໃຫ້ມີນ້ໍາແລະກໍາແພງພາຍໃນແມ່ນລຽບ, ເຊິ່ງສາມາດຫຼຸດຜ່ອນຄວາມຕ້ານທານຂອງນ້ໍາແລະຫຼຸດຜ່ອນການໃຊ້ພະລັງງານຂອງລະບົບ; ແຜ່ນປ່ຽງໄດ້ຮັບຮອງເອົາໂຄງສ້າງເປັນວົງແລະເຫມາະກັບບ່ອນນັ່ງປ່ຽງເພື່ອຮັບປະກັນການປະຕິບັດການຜະນຶກແລະປ້ອງກັນການຮົ່ວໄຫຼຂອງສື່.
• ອຸປະກອນເສີມຄວບຄຸມ: Valve positioners, limit switches, solenoid valves ແລະອຸປະກອນເສີມອື່ນໆສາມາດຕິດຕັ້ງໄດ້ຕາມຄວາມຕ້ອງການຂອງລູກຄ້າ. Positioners ສາມາດບັນລຸການປັບທີ່ຊັດເຈນຂອງການເປີດວາວ, ສະຫຼັບຈໍາກັດສາມາດໃຫ້ຄໍາຄຶດຄໍາເຫັນໃນເວລາທີ່ແທ້ຈິງກ່ຽວກັບສະຖານະການປະຕິບັດງານປ່ຽງ, ແລະປ່ຽງ solenoid ຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມການປະຕິບັດຂອງ actuators ເພື່ອບັນລຸການຄວບຄຸມອັດຕະໂນມັດ.

I. Drive ແລະການຄວບຄຸມຄຸນນະສົມບັດ

ວິທີການຂັບແບບຍືດຫຍຸ່ນ: ໃຊ້ຕົວກະຕຸ້ນທໍ່ນິວເມຕິກແບບດ່ຽວຫຼືສອງການສະແດງ, ສາມາດເລືອກໄດ້ຕາມເງື່ອນໄຂການເຮັດວຽກ. ຕົວກະຕຸ້ນແບບດ່ຽວປັບອັດຕະໂນມັດດ້ວຍການບັງຄັບພາກຮຽນ spring ໃນກໍລະນີຂອງການສະຫນອງອາກາດຂັດຂວາງ, ຮັບປະກັນຄວາມປອດໄພຂອງລະບົບ.

ການຄວບຄຸມທີ່ຊັດເຈນແລະສະດວກ: ສາມາດຕິດຕັ້ງໄດ້ດ້ວຍຕົວກໍານົດຕໍາແຫນ່ງອັດສະລິຍະ, ຮັບສັນຍານ 4-20mA ໃນປະຈຸບັນເພື່ອບັນລຸການປັບການເປີດຢ່າງຕໍ່ເນື່ອງຈາກ 0% ຫາ 100%, ຄວາມຖືກຕ້ອງຂອງການຄວບຄຸມເຖິງ ± 0.5% - ± 1%, ເຫມາະສົມສໍາລັບສະຖານະການຄວບຄຸມການໄຫຼທີ່ມີຄວາມແມ່ນຍໍາສູງ.

ຄວາມ​ໄວ​ຕອບ​ສະ​ຫນອງ​ໄວ​: ເວ​ລາ​ສະ​ຫຼັບ​ວາວ​ແມ່ນ​ພຽງ​ແຕ່ 3-10 ວິ​ນາ​ທີ​. ສໍາລັບສະຖານະການປິດສຸກເສີນ, ຮູບແບບປິດເຕັມພາຍໃນ 1 ວິນາທີສາມາດປັບແຕ່ງໄດ້, ດີກວ່າປ່ຽງໄຟຟ້າແບບດັ້ງເດີມ, ເຫມາະສົມກັບສະພາບການດໍາເນີນງານທີ່ຕ້ອງການການຕອບສະຫນອງຢ່າງໄວວາ.

II. ຄຸນນະສົມບັດການຜະນຶກແລະຄວາມທົນທານ

ປະສິດທິພາບການຜະນຶກທີ່ເຊື່ອຖືໄດ້: ການປະທັບຕາອ່ອນຫຼືການປະທັບຕາໂລຫະສາມາດໄດ້ຮັບການຄັດເລືອກຕາມລັກສະນະສື່ມວນຊົນ. ປະທັບຕາອ່ອນສາມາດບັນລຸການຮົ່ວໄຫຼຂອງ ANSI Class VI, ໃນຂະນະທີ່ປະທັບຕາໂລຫະສາມາດບັນລຸ ANSI Class IV, ປະສິດທິຜົນປ້ອງກັນການຮົ່ວໄຫຼຂອງສື່.

ຄວາມທົນທານສູງ: ຮ່າງກາຍວາວແມ່ນເຮັດດ້ວຍວັດສະດຸທີ່ມີຄຸນນະພາບສູງ, ແລະພື້ນຜິວຂອງແຜ່ນວາວສາມາດຖືກເຄືອບດ້ວຍໂລຫະປະສົມແຂງຫຼືເຄືອບເຊລາມິກຕາມຄວາມຕ້ອງການ, ເຮັດໃຫ້ມັນທົນທານຕໍ່ການສວມໃສ່ແລະທົນທານຕໍ່ການກັດກ່ອນ. ປະທັບຕາແມ່ນເຮັດດ້ວຍວັດສະດຸທີ່ມີຄຸນນະພາບສູງ, ຮັບປະກັນຊີວິດການບໍລິການທີ່ຍາວນານແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາຕໍ່ມາ.

ໂຄງສ້າງກະທັດລັດ: ຂະຫນາດຂະຫນາດນ້ອຍແລະນ້ໍາຫນັກເບົາ, ມີນ້ໍາຫນັກພຽງແຕ່ 1/3 ຫາ 1/5 ຂອງປ່ຽງປະຕູທີ່ມີເສັ້ນຜ່າກາງດຽວກັນ, ມັນຕ້ອງການພື້ນທີ່ການຕິດຕັ້ງຫນ້ອຍ, ງ່າຍຕໍ່ການຕິດຕັ້ງ, ແລະປະຫຍັດເວລາແລະຄ່າໃຊ້ຈ່າຍໃນການຕິດຕັ້ງ.

III. ຄຸນສົມບັດຫຼັກອື່ນໆ

ຄວາມຕ້ານທານການໄຫຼວຽນຕ່ໍາແລະການບໍລິໂພກພະລັງງານຕ່ໍາ: ຕົວຄູນຄວາມຕ້ານທານການໄຫຼເຂົ້າຢູ່ໃນສະພາບເປີດຢ່າງເຕັມທີ່ແມ່ນ ≤0.5, ຕ່ໍາກວ່າວາວປະຕູຮົ້ວແລະວາວໂລກ, ປະສິດທິພາບການຫຼຸດຜ່ອນການບໍລິໂພກພະລັງງານຂອງປັ໊ມ, ພັດລົມ, ແລະອຸປະກອນພະລັງງານອື່ນໆ, ເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີອັດຕາການໄຫຼສູງ.

ຄວາມເຂົ້າກັນໄດ້ຢ່າງກວ້າງຂວາງ: ສາມາດປັບຕົວກັບສື່ຕ່າງໆເຊັ່ນ: ນ້ໍາ, ອາຍ, ນ້ໍາມັນ, ແລະການແກ້ໄຂອາຊິດ / ເປັນດ່າງ, ກວມເອົາສະພາບການເຮັດວຽກທີ່ແຕກຕ່າງກັນເຊັ່ນ: ອຸນຫະພູມຕ່ໍາ, ອຸນຫະພູມສູງ, ຄວາມກົດດັນສູງ, ຕອບສະຫນອງຄວາມຕ້ອງການຂອງອຸດສາຫະກໍາຫຼາຍ.

ການ​ປະ​ຕິ​ບັດ​ງ່າຍ​: ສະ​ຫນັບ​ສະ​ຫນູນ​ທັງ​ຄູ່​ມື (ມື​ຈັບ​, worm gear​) ແລະ​ການ​ປະ​ຕິ​ບັດ​ການ pneumatic​. ການດໍາເນີນງານຄູ່ມືສາມາດນໍາໃຊ້ໃນກໍລະນີສຸກເສີນໃນເວລາທີ່ການສະຫນອງອາກາດຂັດຂວາງ, ຮັບປະກັນການເຮັດວຽກປົກກະຕິຂອງລະບົບ.

FAQ

1. ຄວາມກົດດັນການສະຫນອງອາກາດທີ່ຕ້ອງການສໍາລັບວາວຜີເສື້ອ Pneumatic Actuated Butterfly Valve ແມ່ນຫຍັງ?

ຄວາມກົດດັນການສະຫນອງອາກາດມາດຕະຖານແມ່ນ 0.4-0.6 MPa. ນີ້ສາມາດຖືກປັບຕາມຄວາມເຫມາະສົມໂດຍອີງໃສ່ຕົວແບບ actuator ແລະເສັ້ນຜ່າສູນກາງຂອງປ່ຽງ. ກະລຸນາປຶກສາທີມງານຂາຍຂອງພວກເຮົາສໍາລັບຄໍາແນະນໍາສະເພາະໂດຍອີງໃສ່ເງື່ອນໄຂການດໍາເນີນງານຂອງທ່ານ.

2. ວິທີການເລືອກລະຫວ່າງ soft-seal ແລະ metal-seal Pneumatic Actuated Butterfly Valves?

ປະເພດປະທັບຕາອ່ອນ (ຢາງ, PTFE) ແມ່ນເຫມາະສົມສໍາລັບຄວາມກົດດັນຕ່ໍາ, ອຸນຫະພູມປົກກະຕິ, ສື່ທີ່ສະອາດ (ເຊັ່ນ: ນ້ໍາປະປາ, ນ້ໍາປະເພດອາຫານ), ສະຫນອງຄວາມຕ້ານທານການຮົ່ວໄຫຼສູງ, ມີທ່າແຮງເຖິງສູນການຮົ່ວໄຫຼ. ປະເພດໂລຫະປະທັບຕາແມ່ນເຫມາະສົມສໍາລັບອຸນຫະພູມສູງ, ຄວາມກົດດັນສູງ, ມີສ່ວນປະສົມ, ຫຼືສື່ມວນຊົນ corrosive (ເຊັ່ນ: ອາຍ, ສານເຄມີເປັນວັດຖຸດິບ), ສະຫນອງອຸນຫະພູມທີ່ເຂັ້ມແຂງແລະທົນທານຕໍ່ຄວາມກົດດັນ. ລູກຄ້າສາມາດເລືອກໂດຍອີງໃສ່ຄຸນລັກສະນະສື່ຂອງເຂົາເຈົ້າແລະຄວາມຕ້ອງການການດໍາເນີນງານ.

3. ທ່ານສາມາດປັບແຕ່ງຕົວແບບທີ່ມີເສັ້ນຜ່າກາງຂະຫນາດໃຫຍ່ຂອງປ່ຽງ Pneumatic Actuated Butterfly Valves ຂອງທ່ານບໍ?

ແມ່ນແລ້ວ. ເສັ້ນຜ່າສູນກາງການຜະລິດມາດຕະຖານຂອງພວກເຮົາແມ່ນ DN40-DN1600. ສໍາລັບເສັ້ນຜ່າກາງຂະຫນາດໃຫຍ່ Pneumatic Actuated Butterfly Valve, ກະລຸນາຕິດຕໍ່ທີມງານຂາຍຂອງພວກເຮົາ. ພວກເຮົາຈະປັບແຕ່ງການຜະລິດຕາມຄວາມຕ້ອງການຂອງທ່ານ, ຮັບປະກັນຜະລິດຕະພັນຕອບສະຫນອງຄວາມຕ້ອງການປະຕິບັດງານ.

4. ໄລຍະເວລາຮັບປະກັນຜະລິດຕະພັນແມ່ນຫຍັງ?

Pneumatic Actuated Butterfly Valve ຂອງພວກເຮົາມີການຮັບປະກັນຫນຶ່ງປີ. ໃນລະຫວ່າງໄລຍະເວລາການຮັບປະກັນ, ພວກເຮົາຈະສະຫນອງການສ້ອມແປງຫຼືການທົດແທນຟຣີສໍາລັບບັນຫາທີ່ມີຄຸນນະພາບທີ່ບໍ່ມີສາເຫດມາຈາກຄວາມຜິດພາດຂອງມະນຸດ. ພວກເຮົາຍັງສະຫນອງການສະຫນັບສະຫນູນການບໍາລຸງຮັກສາຫລັງການຂາຍໃນໄລຍະຍາວ.

5. ວິທີການຕິດຕັ້ງແລະຮັກສາ Pneumatic Actuated Butterfly Valve?

ກ່ອນທີ່ຈະຕິດຕັ້ງ, ໃຫ້ກວດເບິ່ງວ່າອົງປະກອບຂອງປ່ຽງທັງຫມົດແມ່ນຄົບຖ້ວນສົມບູນແລະມີຮູບແບບທີ່ຖືກຕ້ອງ, ແລະວ່າບໍ່ມີວັດຖຸຕ່າງປະເທດຢູ່ໃນຮ່າງກາຍຂອງປ່ຽງ. ໃນລະຫວ່າງການຕິດຕັ້ງ, ໃຫ້ແນ່ໃຈວ່າປ່ຽງແມ່ນສອດຄ່ອງກັບທໍ່, ການເຊື່ອມຕໍ່ flange ແມ່ນປອດໄພ, ແລະຫຼີກເວັ້ນການເຜົາຜະຫນັງປະທັບຕາໃນລະຫວ່າງການເຊື່ອມໂລຫະ. ສໍາລັບການບໍາລຸງຮັກສາປະຈໍາວັນ, ຮັກສາປ່ຽງໃຫ້ສະອາດ, ກວດເບິ່ງການສວມໃສ່ຂອງປະທັບຕາເປັນປະຈໍາ, ປ່ຽນຊິ້ນສ່ວນທີ່ສວມໃສ່ທັນທີ, ແລະ lubricate ພາກສ່ວນລະບົບສາຍສົ່ງເປັນປົກກະຕິເພື່ອຮັບປະກັນການເຮັດວຽກຂອງປ່ຽງກ້ຽງ. ຄໍາແນະນໍາການຕິດຕັ້ງແລະບໍາລຸງຮັກສາຢ່າງລະອຽດຈະຖືກສະຫນອງໃຫ້.
