NDT ແມ່ນສັ້ນສໍາລັບການທົດສອບທີ່ບໍ່ທໍາລາຍ. ດັ່ງທີ່ຊື່ຂອງມັນຫມາຍເຖິງ, ມັນແມ່ນເຕັກນິກວິສະວະກໍາທີ່ໃຊ້ໃນການກວດສອບຂໍ້ບົກພ່ອງພາຍໃນແລະຫນ້າດິນ (ເຊັ່ນ: ຮອຍແຕກ, porosity, slag inclusions) ຂອງວັດຖຸທົດສອບ (ເຊັ່ນ: ປ່ຽງ, ທໍ່, ຫຼືການເຊື່ອມ) ໂດຍບໍ່ມີການທໍາລາຍຫຼືທໍາລາຍມັນ.
ມັນປຽບທຽບວາວກັບ "CT scan" ຫຼື "ultrasound". ໃນລັກສະນະດຽວກັນທີ່ທ່ານຫມໍສາມາດວິນິດໄສອະໄວຍະວະພາຍໃນໂດຍບໍ່ຕ້ອງເຮັດການຜ່າຕັດໃນຄົນເຈັບ. NDT ສາມາດກວດສອບຂໍ້ບົກພ່ອງເລິກຢູ່ໃນວັດສະດຸຂອງປ່ຽງໄດ້ໂດຍບໍ່ຕ້ອງຕັດມັນເປີດ.
ເປັນຫຍັງ NDT ຈຶ່ງມີຄວາມສຳຄັນສຳລັບວາວ?
ໃນການທົດສອບວາວ, ການທົດສອບຄວາມແຂງແຮງຂອງແກະແລະການທົດສອບການປະທັບຕາຂອງບ່ອນນັ່ງຢືນຢັນວ່າຫນ້າທີ່ຂອງປ່ຽງແມ່ນຕາມຄວາມຕ້ອງການ. ໃນທາງກົງກັນຂ້າມ, NDT ຢືນຢັນ "ສຸຂະພາບວັດສະດຸ". ວັດສະດຸຂອງວາວທີ່ບັນຈຸມີຮອຍແຕກພາຍໃນຂະຫນາດນ້ອຍຫຼື porosity ແມ່ນມີຄວາມສ່ຽງຕໍ່ການແຕກອອກຢ່າງກະທັນຫັນຫຼັງຈາກການສໍາຜັດເປັນເວລາດົນນານກັບຄວາມກົດດັນສູງ, ອຸນຫະພູມສູງ, ຫຼືສື່ມວນຊົນ corrosive, ເຮັດໃຫ້ເກີດອຸປະຕິເຫດຮ້າຍແຮງ. ໃນຜົນສະທ້ອນ, NDT ສ່ວນໃຫຍ່ແມ່ນຈ້າງງານເພື່ອກວດກາການຫລໍ່ວັດຖຸດິບ, forging, ແລະການເຊື່ອມໂລຫະສໍາເລັດຮູບ. ມັນເຮັດຫນ້າທີ່ເປັນການປົກປ້ອງສໍາຄັນທີ່ສຸດສໍາລັບການຮັບປະກັນຄວາມປອດໄພຂອງປ່ຽງແລະຄວາມຫນ້າເຊື່ອຖື.

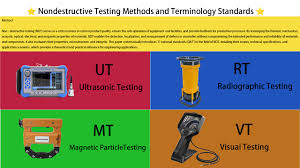

ວິທີການ NDT ທີ່ນິຍົມທີ່ສຸດໃນອຸດສາຫະກໍາວາວ
| ຊື່ວິທີການ |
ຕົວຫຍໍ້ |
ຫຼັກການການເຮັດວຽກ |
ຂໍ້ບົກພ່ອງທີ່ສາມາດກວດພົບຕົ້ນຕໍ |
ຄໍາຮ້ອງສະຫມັກວາວທົ່ວໄປ |
| ການທົດສອບ radiographic |
RT |
ຮັງສີ X-rays ຫຼື gamma ເຈາະເຂົ້າໄປໃນອົງປະກອບແລະບັນທຶກຮູບພາບໃນຮູບເງົາ, ບ່ອນທີ່ຂໍ້ບົກພ່ອງພາຍໃນສະແດງໃຫ້ເຫັນຄວາມຫນາແຫນ້ນຂອງກົງກັນຂ້າມ. |
ຂໍ້ບົກພ່ອງພາຍໃນ: porosity, slag ລວມ, ຢູ່ຕາມໂກນ shrinkage, ຮອຍແຕກ. |
ກວດກາຄວາມສົມບູນພາຍໃນຂອງທໍ່ປ່ຽງ ແລະທໍ່ເຊື່ອມ. |
| ການທົດສອບ ultrasonic |
UT |
ນຳໃຊ້ຄື້ນສຽງຄວາມຖີ່ສູງທີ່ສົ່ງເຂົ້າໄປໃນອົງປະກອບ. ໂດຍການວິເຄາະຄື້ນຟອງທີ່ bounce ກັບຄືນໄປບ່ອນ, ຕໍາແຫນ່ງແລະຂະຫນາດຂອງຂໍ້ບົກພ່ອງໃດໆສາມາດໄດ້ຮັບການວິເຄາະ. |
ຂໍ້ບົກພ່ອງພາຍໃນ: ຮອຍແຕກ, ແຜ່ນ lamination, ການຂາດ fusion. ຄວາມອ່ອນໄຫວຕໍ່ກັບຂໍ້ບົກພ່ອງຂອງແຜນຜັງ (ເຊັ່ນຮອຍແຕກ) ຫຼາຍກວ່າ RT. |
ການກວດສອບຄວາມຫນາຂອງຝາແລະຮອຍແຕກພາຍໃນຂອງປ່ຽງແລະຝາອັດປາກຂຸມ, ໂດຍເນັ້ນຫນັກໃສ່ວາວທີ່ມີຝາຫນາ. |
| ການທົດສອບອະນຸພາກແມ່ເຫຼັກ |
MT |
ໃຊ້ໄດ້ກັບສານ ferromagnetic ເຊັ່ນເຫຼັກກາກບອນເທົ່ານັ້ນ. ສ່ວນໄດ້ຖືກສະກົດຈິດ, ແລະຂໍ້ບົກພ່ອງເຮັດໃຫ້ພາກສະຫນາມຮົ່ວໄຫຼທີ່ດຶງດູດອະນຸພາກແມ່ເຫຼັກ, ປະກອບເປັນຕົວຊີ້ບອກທີ່ເຫັນໄດ້. |
ຄວາມບົກຜ່ອງດ້ານຫນ້າດິນແລະຫນ້າດິນ: ຮອຍແຕກ, ຮອຍແຕກ, ຮອຍແຕກ. |
ຕິດຕາມກວດກາສະພາບຫນ້າດິນຂອງປ່ຽງສໍາລັບການ quench cracks, ຮອຍແຕກ grinding, ຫຼືຂະບວນການອື່ນໆ. |
| ການທົດສອບການເຈາະຂອງແຫຼວ |
PT |
ທາດແຫຼວທີ່ເຈາະໄດ້ສູງແມ່ນໃຊ້ກັບພື້ນຜິວຂອງອົງປະກອບ. ການປະຕິບັດຂອງ capillary ເຮັດໃຫ້ມັນເຂົ້າໄປໃນຂໍ້ບົກພ່ອງທີ່ເຊື່ອມຕໍ່ດ້ານ. ດັ່ງນັ້ນ, ນັກພັດທະນາຖືກນໍາໃຊ້ເພື່ອສະກັດການເຈາະ, ເປີດເຜີຍຂໍ້ບົກພ່ອງ. |
ຂໍ້ບົກພ່ອງຂອງພື້ນຜິວ: ຮອຍແຕກ, ຮູຂຸມຂົນ, ທໍ່ເຢັນ. |
ການປະເມີນດ້ານຂອງສະແຕນເລດ austenitic (ບໍ່ເຫມາະສົມສໍາລັບ MT ເນື່ອງຈາກລັກສະນະທີ່ບໍ່ແມ່ນ ferromagnetic) ເຊັ່ນດຽວກັນກັບວາວໂລຫະປະສົມທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ. |
