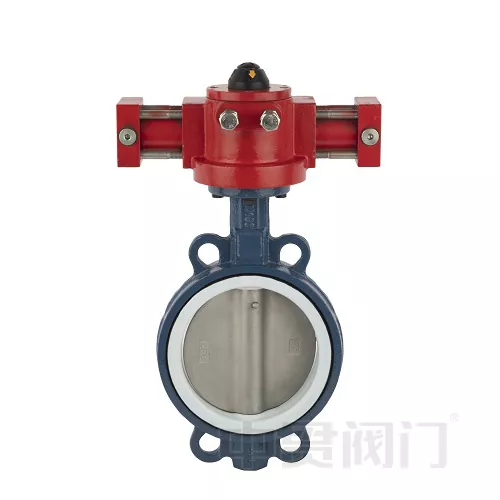

ທໍ່ໄຮໂດຼລິກ Actuator Concentric Butterfly Valve

ທໍ່ໄຮໂດຼລິກ actuator concentric butterfly valve ມີລັກສະນະເປັນແຜ່ນທີ່ rotates ປະມານ shaft ກາງເພື່ອຄວບຄຸມການໄຫຼ, ໃນຂະນະທີ່ hydraulic actuators ໃຊ້ຄວາມກົດດັນຂອງນ້ໍາເພື່ອຍ້າຍປ່ຽງ. ການປະສົມປະສານນີ້ຊ່ວຍໃຫ້ການຄວບຄຸມການໄຫຼຂອງນ້ໍາທີ່ຊັດເຈນແລະມີປະສິດທິພາບໃນຄໍາຮ້ອງສະຫມັກຕ່າງໆ, ໂດຍສະເພາະບ່ອນທີ່ຕ້ອງການອັດຕະໂນມັດແລະແຮງບິດທີ່ສູງຂຶ້ນ.

I. ຫຼັກການເຮັດວຽກ

ລະບົບການຄວບຄຸມນ້ໍາອຸດສາຫະກໍາຄວບຄຸມການໄຫຼໂດຍການເປີດແລະປິດວາວ butterfly. ວາວຜີເສື້ອໄຮໂດຼລິກໃຊ້ລະບົບຂັບໄຮໂດຼລິກເພື່ອປ່ຽນຄວາມດັນຂອງນໍ້າໃຫ້ເປັນພະລັງງານກົນຈັກ, ຂັບເຄື່ອນປ່ຽງປ່ຽງເພື່ອໃຫ້ສໍາເລັດການເຄື່ອນໄຫວຫມຸນ 90°. ເມື່ອປຽບທຽບກັບເຄື່ອງກະຕຸ້ນໄຟຟ້າ / pneumatic, ລະບົບໄຮໂດຼລິກໃຫ້ຜົນຜະລິດແຮງບິດທີ່ສູງຂຶ້ນແລະທົນທານຕໍ່ຜົນກະທົບທີ່ດີກວ່າ.

II. ໂຄງສ້າງຫຼັກ ແລະໜ້າທີ່

ສ່ວນປະກອບຂອງຮ່າງກາຍວາວ

ແຜ່ນ: ເປີດແລະປິດເສັ້ນທາງໄຫຼໂດຍການຫມຸນ 90 °.

Valve Stem: ອົງປະກອບສາຍສົ່ງຫຼັກທີ່ເຊື່ອມຕໍ່ຕົວກະຕຸ້ນກັບແຜ່ນ.

ລະບົບປະທັບຕາ: EPDM soft-seal valve seat ຮັບປະກັນການຮົ່ວໄຫຼສູນ.

ວິທີການເຊື່ອມຕໍ່: ການອອກແບບ flanged / wafer (ປະຕິບັດຕາມມາດຕະຖານ ANSI / EN).

ເຄື່ອງກະຕຸ້ນໄຮໂດຼລິກ

ຄວາມກົດດັນຂອງນ້ໍາມັນເຮັດໃຫ້ກະບອກສູບລູກສູບ, ອອກຜົນບັງຄັບໃຊ້ເສັ້ນ → ປ່ຽນເປັນແຮງບິດຫມຸນ.

ມາດຕະຖານ 90° stroke, ເວລາຕອບສະໜອງ ≤ 3 ວິນາທີ.

ທາງເລືອກທີ່ສະແດງຜົນດຽວ (ກັບຄືນພາກຮຽນ spring) ຫຼື double-acting (ໄດໄຮໂດຼລິກສອງທິດທາງ).

III. ຂໍ້ໄດ້ປຽບດ້ານວິຊາການ
