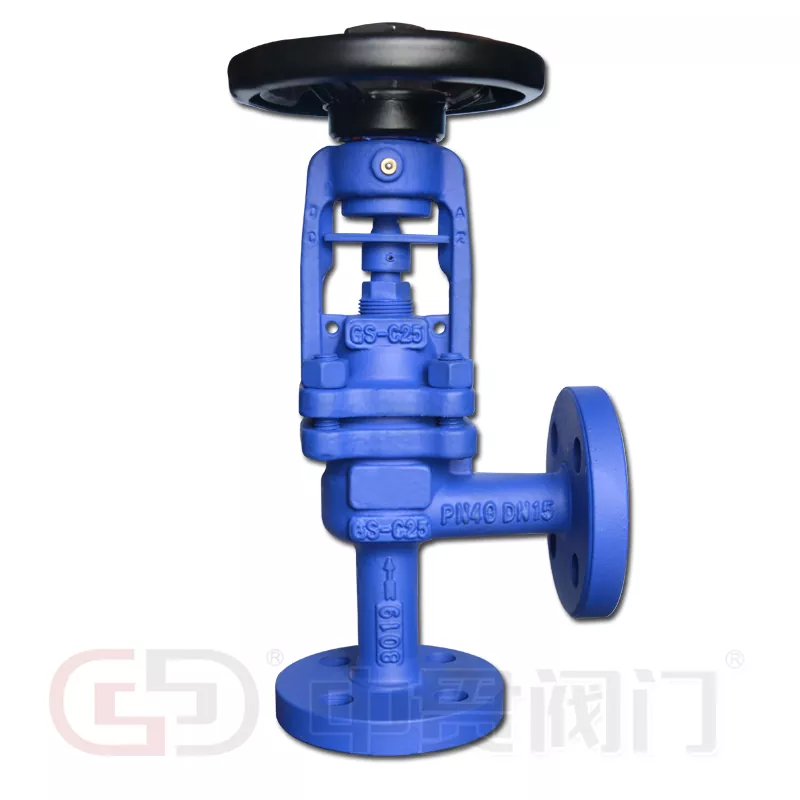

DIN Standard Bellows Sealed Angle Globe Valve

Zhongguan ສະ​ຫນອງ​ໃຫ້​DIN Standard Bellows Sealed Angle Globe Valveສໍາ​ລັບ​ການ​ຈັດ​ຊື້​ທໍ່​ອຸດ​ສາ​ຫະ​ກໍາ​, ການ​ປະ​ສົມ​ໂຄງ​ປະ​ກອບ​ຂອງ​ຮ່າງ​ກາຍ​ມຸມ 90° ກັບ​ທໍ່​ໂລ​ຫະ​ປະ​ທັບ​ຕາ​ສໍາ​ລັບ​ອາຍ​, ນ​້​ໍາ​ມັນ​ຄວາມ​ຮ້ອນ​, ນ​້​ໍ​າ​ຮ້ອນ​, ອາຍ​ແກ​ັ​ສ​ຂະ​ບວນ​ການ​, ແລະ​ອາ​ໂມ​ເນຍ​. ປ່ຽງມີຢູ່ໃນວັດສະດຸຂອງຮ່າງກາຍລວມທັງເຫລໍກຫລໍ່, ເຫລໍກທໍ່, ເຫຼັກກ້າ, ແລະເຫຼັກສະແຕນເລດ, ມີທາງເລືອກໃນການສູບນ້ໍາໃນ SS304, SS316, SS316L, SS310S, ແລະ Hastelloy C. ຂອບເຂດຂະຫນາດທີ່ກໍານົດແມ່ນ DN15–DN400, ທີ່ມີລະດັບຄວາມກົດດັນຂອງ PN16–PN40° ແລະອຸນຫະພູມສູງສຸດທີ່ລະບຸໄວ້.

ການອອກແບບແບບມຸມສໍາລັບທໍ່ອຸດສາຫະກໍາ

ຮ່າງ​ກາຍ​ຮູບ​ແບບ​ມຸມ​ປ່ຽນ​ເສັ້ນ​ທາງ​ໂດຍ​ຜ່ານ 90°​, ການ​ເຊື່ອມ​ໂຍງ​ການ​ປ່ຽນ​ແປງ​ຂອງ​ທິດ​ທາງ​ເຂົ້າ​ໄປ​ໃນ​ໂຄງ​ສ້າງ​ປ່ຽງ​. ການຈັດວາງນີ້ສາມາດກໍາຈັດຂໍ້ສອກແຍກຕ່າງຫາກໃນການຈັດວາງທໍ່ທີ່ເຂົ້າກັນໄດ້, ຫຼຸດຜ່ອນຈໍານວນການເຊື່ອມຕໍ່, ແລະເຮັດໃຫ້ການຕິດຕັ້ງຢູ່ໃນພື້ນທີ່ຈໍາກັດ.

• ການກຳນົດເສັ້ນທາງທໍ່ຂະໜາດນ້ອຍ:ປະສົມປະສານການປ່ຽນແປງທິດທາງການໄຫຼຢູ່ບ່ອນປ່ຽງ.
• ລະບຽບການໄຫຼ:ແຜ່ນ globe-valve ແລະບ່ອນນັ່ງຄວບຄຸມ passage ຂອງສື່ຂະບວນການ.
• ການ​ປະ​ຕິ​ບັດ​ການ​ປິດ​:ໂຄງສ້າງບ່ອນນັ່ງສະຫນັບສະຫນູນການໂດດດ່ຽວໃນລະບົບນ້ໍາອຸດສາຫະກໍາ.
• ການເຂົ້າເຖິງການບໍາລຸງຮັກສາ:ການປະກອບ bonnet ແລະລໍາຕົ້ນສະຫນອງການເຂົ້າເຖິງອົງປະກອບປະຕິບັດງານພາຍໃນ.

ໂຄງສ້າງການຜະນຶກຂອງທໍ່ໂລຫະໂລຫະ

ທໍ່ໂລຫະອ້ອມຮອບລໍາຕົ້ນທີ່ເຄື່ອນຍ້າຍແລະຂະຫຍາຍຫຼືສັນຍາໃນລະຫວ່າງການປະຕິບັດງານປ່ຽງ. ມັນສ້າງອຸປະສັກລະຫວ່າງຂະຫນາດກາງຂອງຂະບວນການແລະສະພາບແວດລ້ອມພາຍນອກ, ຫຼຸດຜ່ອນການເພິ່ງພາອາໄສການຫຸ້ມຫໍ່ແບບດັ້ງເດີມເປັນປະທັບຕາລໍາຕົ້ນ.

ການຜະນຶກແບບຄູ່ກັບເຄື່ອງເປົ່າແລະການຫຸ້ມຫໍ່

ການຈັດການຜະນຶກຜະສົມຜະສານທໍ່ໂລຫະທີ່ມີການຫຸ້ມຫໍ່ PTFE ຫຼື graphite.

• ການຜະນຶກເບື້ອງຕົ້ນ:ທໍ່ລະບາຍອາກາດຈຳກັດການຮົ່ວໄຫຼຂະໜາດກາງຕາມລຳປ່ຽງ.
• ການຜະນຶກຂັ້ນສອງ:ການຫຸ້ມຫໍ່ໃຫ້ສິ່ງກີດຂວາງເພີ່ມເຕີມຖ້າທໍ່ທໍ່ສູນເສຍຄວາມສົມບູນ.
• ຄວາມຫມັ້ນຄົງຂອງການດໍາເນີນງານ:ອຸ​ປະ​ກອນ​ການ​ຮ້ອງ​ຂໍ​ທີ່​ເຫມາະ​ສົມ​ແລະ​ການ​ບໍ​ລິ​ການ​ສະ​ຫນັບ​ສະ​ຫນູນ​ການ​ອອກ​ແບບ​ກົນ​ຈັກ​ສຽງ​ໃນ​ລະ​ບົບ​ສໍາ​ຜັດ​ກັບ​ອຸນ​ຫະ​ພູມ​ສູງ​ແລະ​ການ​ເຮັດ​ວຽກ​ຊ​້​ໍາ​ວາວ​.

ການຕັ້ງຄ່ານີ້ແມ່ນມີຄວາມກ່ຽວຂ້ອງໂດຍສະເພາະກັບໄອນ້ໍາ, ນ້ໍາມັນຄວາມຮ້ອນ, ແລະການນໍາໃຊ້ອາຍແກັສຂະບວນການທີ່ການຄວບຄຸມການຮົ່ວໄຫຼພາຍນອກມີຄວາມສໍາຄັນ.

ວັດສະດຸແລະຂໍ້ມູນສະເພາະ

ການຄັດເລືອກວັດສະດຸສໍາລັບເງື່ອນໄຂການດໍາເນີນງານທີ່ແຕກຕ່າງກັນ

• GG25 ແລະ GGG40:ທາງເລືອກຂອງທາດເຫຼັກສຽງໂຫວດທັງຫມົດແລະເຫລໍກ ductile ສໍາລັບນ້ໍາອຸດສາຫະກໍາແລະລະບົບປະໂຍດພາຍໃນການຈັດອັນດັບປະຕິບັດການຂອງເຂົາເຈົ້າ.
• 1.0619+N (GS-C25):ເຫຼັກກ້າສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມກົດດັນອຸດສາຫະກໍາ.
• 1.4308 (CF8) ແລະ 1.4408 (CF8M):ທາງເລືອກສະແຕນເລດສໍາລັບການບໍລິການທີ່ຮຽກຮ້ອງໃຫ້ມີການຕໍ່ຕ້ານ corrosion.
• SS316L ແລະ SS310S ດັງ:ຊັ້ນຮຽນທີສະແຕນເລດທາງເລືອກສໍາລັບສະພາບແວດລ້ອມທາງເຄມີແລະຄວາມຮ້ອນທີ່ແຕກຕ່າງກັນ.
• Hastelloy C ດັງ:ທາງເລືອກໂລຫະປະສົມສໍາລັບຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກສື່ມວນຊົນ corrosive.
• ການຫັນໜ້າທາງດາວທຽມ:ບ່ອນນັ່ງທາງເລືອກແລະການປິ່ນປົວດ້ານແຜ່ນສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການຄວາມຕ້ານທານທີ່ເພີ່ມຂຶ້ນ.

ສື່ມວນຊົນ ແລະຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາ

DIN Standard Bellows sealed Globe Valve ແມ່ນເຫມາະສົມກັບລະບົບອຸດສາຫະກໍາທີ່ຮຽກຮ້ອງໃຫ້ມີການປ່ຽນແປງການໄຫຼຂອງທິດທາງ, ການຖ່າຍທອດນ້ໍາທີ່ຄວບຄຸມ, ແລະການຮົ່ວໄຫຼຂອງລໍາຕົ້ນຫຼຸດລົງ.

• ລະ​ບົບ​ອາຍ​:ການແຜ່ກະຈາຍອາຍອາຍຂອງອຸດສາຫະກໍາແລະການປຸງແຕ່ງຄວາມຮ້ອນ - ເບິ່ງDIN Standard Bellows sealed Globe Valve.
• ວົງຈອນນ້ໍາມັນຄວາມຮ້ອນ:ລະ​ບົບ​ການ​ຖ່າຍ​ໂອນ​ຄວາມ​ຮ້ອນ​ປະ​ຕິ​ບັດ​ຢູ່​ໃນ​ອຸນ​ຫະ​ພູມ​ສູງ — ໄດ້DIN ມາດຕະຖານ Globe Valveເປັນທາງເລືອກທີ່ມີຮູບແບບກົງ.
• ການ​ໄຫຼ​ວຽນ​ຂອງ​ນ​້​ໍ​າ​:ທໍ່ນ້ໍາຮ້ອນແລະເຢັນໃນໂຮງງານອຸດສາຫະກໍາ.
• ທໍ່ອາຍແກັສຂະບວນການ:ລະບົບການຈັດການອາຍແກັສທີ່ການປະທັບຕາຂອງລໍາຕົ້ນແມ່ນການພິຈາລະນາການອອກແບບທີ່ສໍາຄັນ.
• ພືດ​ອາ​ໂມ​ເນຍ​:ລະບົບຂະບວນການຮຽກຮ້ອງໃຫ້ມີຄວາມເຂົ້າກັນໄດ້ຂອງວັດສະດຸທີ່ເຫມາະສົມ.
• ການຕິດຕັ້ງເຄື່ອງເຮັດຄວາມຮ້ອນ:ເຄືອຂ່າຍການຖ່າຍທອດຄວາມຮ້ອນອຸດສາຫະກໍາໂດຍໃຊ້ໄອນ້ໍາຫຼືນ້ໍາຄວາມຮ້ອນ.

ການຕັ້ງຄ່າມຸມຮ່າງກາຍປະສົມປະສານການປ່ຽນແປງທິດທາງການໄຫຼແລະການເຮັດວຽກຂອງວາວໃນຫນຶ່ງປະກອບ, ເຮັດໃຫ້ມັນເປັນປະໂຫຍດໃນການຈັດວາງທໍ່ທີ່ຫນາແຫນ້ນ. ສໍາລັບອົງປະກອບທໍ່ທີ່ກ່ຽວຂ້ອງ, ກະລຸນາເບິ່ງທີ່ປ່ຽງກວດມາດຕະຖານ DIN, ໄດ້ປ່ຽງປະຕູມາດຕະຖານ DIN, ແລະDIN ມາດຕະຖານ Y ປະເພດ Strainer.

ຂໍ້ມູນຈໍາເພາະທີ່ສໍາຄັນສໍາລັບການເລືອກວາວ

DIN Standard Bellows sealed Globe Valve ສາມາດຖືກປະເມີນໂດຍໃຊ້ຕົວກໍານົດການປະຕິບັດງານແລະການຕິດຕັ້ງຕໍ່ໄປນີ້:

1. ປານກາງ:ອາຍນ້ຳ, ນ້ຳມັນຄວາມຮ້ອນ, ນ້ຳ, ແອມໂມເນຍ, ຫຼືອາຍແກັສປະມວນຜົນ.
2. ເງື່ອນໄຂການດໍາເນີນງານ:ຄວາມກົດດັນການອອກແບບ, ອຸນຫະພູມປົກກະຕິ, ແລະອຸນຫະພູມປະຕິບັດງານສູງສຸດ.
3. ຂະໜາດທໍ່:ຂະຫນາດ DN, ປະເພດການເຊື່ອມຕໍ່, ແລະພື້ນທີ່ການຕິດຕັ້ງ.
4. ຄວາມຕ້ອງການວັດສະດຸ:ຮ່າງກາຍ, ຝາອັດປາກຂຸມ, ທໍ່ລະບາຍອາກາດ, ບ່ອນນັ່ງ, ແຜ່ນດິດ, ແລະວັດສະດຸຫຸ້ມຫໍ່.
5. ຟັງຊັນວາວ:ລະບຽບການໄຫຼ, ການໂດດດ່ຽວ, ຫຼືການປະສົມປະສານຂອງທັງສອງ.
6. ມາດ​ຕະ​ຖານ​ທີ່​ໃຊ້​ໄດ້​:ມາດຕະຖານ DIN ທີ່ຕ້ອງການ, ຂະຫນາດການເຊື່ອມຕໍ່, ແລະຂໍ້ກໍານົດການກວດສອບ.

Zhongguan ການຜະລິດແລະສະຫນັບສະຫນູນດ້ານວິຊາການ

Zhejiang Zhongguan Valve ຜະລິດ Co., Ltd.ໄດ້ສຸມໃສ່ການຜະລິດວາວແລະການສະຫນອງສໍາລັບການຫຼາຍກ່ວາ 19 ປີ, ມີຖານການຜະລິດໃນ Tianjin ແລະ Wenzhou. ຖານ​ທັບ​ທຽນ​ສິນ​ໄດ້​ຮັບ​ການ​ສ້າງ​ຕັ້ງ​ຂຶ້ນ​ໃນ​ປີ 2016​, ປະ​ຕິ​ບັດ​ຕາມ​ໂດຍ​ການ​ສ້າງ​ຕັ້ງ​ຂອງ​ບໍ​ລິ​ສັດ Zhejiang ໃນ Oubei​, Yongjia​, Wenzhou​, ໃນ​ປີ 2019​.

ລະດັບຜະລິດຕະພັນຂອງມັນປະກອບມີວາວ butterfly, ປ່ຽງບານ, ປ່ຽງປະຕູ, ປ່ຽງກວດ, ປ່ຽງຕີນ, strainers, ແລະປ່ຽງຄວບຄຸມ. ອຸປະກອນການຜະລິດປະກອບມີເຄື່ອງທົດສອບຄວາມກົດດັນຂອງວາວ, ອຸປະກອນຕິດຕັ້ງປ່ຽງບ່ອນນັ່ງ, ອຸປະກອນຕິດຕັ້ງ shaft-sleeve, ແລະອຸປະກອນເຄື່ອງຫມາຍວາວ.

ສະຫນັບສະຫນູນດ້ານວິຊາການກວມເອົາການເລືອກປ່ຽງຕາມອຸນຫະພູມການດໍາເນີນງານແລະປະເພດຂະຫນາດກາງ. ການກວດກາການຜະລິດລວມມີການທົດສອບຄວາມກົດດັນ, ແລະບໍລິສັດສະຫນອງການຮັບປະກັນຫນຶ່ງປີດ້ວຍການທົດແທນຟຣີສໍາລັບບັນຫາທີ່ກ່ຽວຂ້ອງກັບຄຸນນະພາບທີ່ຖືກຢືນຢັນພາຍໃຕ້ເງື່ອນໄຂການບໍລິການຂອງມັນ. ນອກນັ້ນທ່ານຍັງສາມາດທົບທວນຄືນຂອງພວກເຮົາໃບຢັ້ງຢືນແລະກໍ​ລະ​ນີ​ການ​ຮ່ວມ​ມື​.

ສໍາລັບອາຍນ້ໍາອຸດສາຫະກໍາ, ນ້ໍາມັນຄວາມຮ້ອນ, ນ້ໍາ, ແລະລະບົບອາຍແກັສ, ໄດ້DIN Standard Angle Type Bellows Sealed Globe Valveຜະສົມຜະສານຮ່າງກາຍທີ່ມີຮູບແບບມຸມ, ການປະທັບຕາລໍາຕົ້ນຂອງທໍ່ໂລຫະ, ແລະທາງເລືອກວັດສະດຸທີ່ຫຼາກຫຼາຍສໍາລັບການນໍາໃຊ້ທໍ່ອຸດສາຫະກໍາ. ສຳຫຼວດເຕັມວາວອຸດສາຫະກໍາມາດຕະຖານ DINຂອບເຂດສໍາລັບອົງປະກອບທໍ່ທີ່ກ່ຽວຂ້ອງ.

FAQ

ປ່ຽງສາມາດຕິດຕັ້ງຢູ່ໃນທິດທາງໃດ?

ການຕິດຕັ້ງຄວນປະຕິບັດຕາມທິດທາງການໄຫຼທີ່ລະບຸໄວ້ໃນຮ່າງກາຍປ່ຽງ. ຮ່າງກາຍຂອງມຸມໄດ້ກໍານົດພອດ inlet ແລະ outlet, ດັ່ງນັ້ນຮູບແບບທໍ່ຕ້ອງກົງກັບເສັ້ນທາງການໄຫຼທີ່ຕັ້ງໄວ້.

ແມ່ນຫຍັງຄືອາການເບື້ອງຕົ້ນຂອງການສວມໃສ່ ຫຼືຄວາມລົ້ມເຫຼວ?

ການຮົ່ວໄຫຼພາຍນອກຂອງບໍລິເວນລໍາຕົ້ນ, ຄວາມກົດດັນລົງລຸ່ມທີ່ບໍ່ຫມັ້ນຄົງ, ຫຼືການປ່ຽນແປງທີ່ສັງເກດເຫັນໃນແຮງບິດປະຕິບັດງານອາດຈະຊີ້ໃຫ້ເຫັນເຖິງການສວມໃສ່ຂອງທໍ່. ການຫຸ້ມຫໍ່ຮອງສາມາດສະຫນອງການປະທັບຕາຊົ່ວຄາວ, ແຕ່ທໍ່ທໍ່ຄວນໄດ້ຮັບການກວດກາແລະປ່ຽນແທນຖ້າຄວາມເສຍຫາຍຖືກຢືນຢັນ.

ປ່ຽງສາມາດໃສ່ກັບຕົວກະຕຸ້ນໄດ້ບໍ?

ປ່ຽງສາມາດໄດ້ຮັບການສະຫນອງທີ່ມີການໂຕ້ຕອບ mounting ສໍາລັບຄູ່ມືທີ່ເຫມາະສົມ, pneumatic, ຫຼື actuators ໄຟຟ້າ. ການເລືອກຕົວກະຕຸ້ນແມ່ນຂຶ້ນກັບຄວາມຕ້ອງການຂອງແຮງບິດ, ເສັ້ນເລືອດຕັນໃນ, ແລະເງື່ອນໄຂການດໍາເນີນງານຂອງຂະຫນາດວາວສະເພາະ.

ສິ່ງທີ່ຄວນກວດສອບໃນລະຫວ່າງການຕິດຕັ້ງ flange?

ກວດ​ສອບ​ການ​ຕັ້ງ​ຫນ້າ​ແປນ​, ປະ​ເພດ gasket​, ແລະ​ລໍາ​ດັບ​ການ​ເຄັ່ງ​ຄັດ​ຂອງ bolt​. ການໂຫຼດ bolt ທີ່ບໍ່ສະເຫມີສາມາດບິດເບືອນຮ່າງກາຍຫຼືເຮັດໃຫ້ເກີດການຮົ່ວໄຫຼ, ໂດຍສະເພາະໃນຂະຫນາດ DN ຂະຫນາດໃຫຍ່ແລະລະດັບຄວາມກົດດັນທີ່ສູງຂຶ້ນ.

ມີເຄື່ອງເປົ່າລົມທົດແທນ ແລະ ອົງປະກອບຂອງບ່ອນນັ່ງແຍກຕ່າງຫາກບໍ?

ເຄື່ອງສູບລົມທົດແທນ, ບ່ອນນັ່ງ, ແຜ່ນດິດ, ແລະສ່ວນປະກອບການຫຸ້ມຫໍ່ສາມາດສະຫນອງໄດ້ສໍາລັບຮູບແບບວາວທີ່ເຂົ້າກັນໄດ້. ສ່ວນທີ່ຖືກຕ້ອງແມ່ນຂຶ້ນກັບຂະຫນາດຂອງປ່ຽງ, ອັດຕາຄວາມກົດດັນ, ວັດສະດຸຂອງຮ່າງກາຍ, ແລະວັດສະດຸທໍ່ທີ່ລະບຸໄວ້ໃນຕອນຕົ້ນ.ຕິດຕໍ່ພວກເຮົາກັບຂໍ້ກໍານົດຕົ້ນສະບັບສໍາລັບວົງຢືມທົດແທນ.
